Ράφια / Συστήματα Αποθήκευσης

Τα ράφια αποθήκης ή τα ράφια παλετών είναι ένα σύστημα ραφιών για την αποθήκευση υλικών και αγαθών σε παλέτες σε διάφορα επίπεδα. Ο κύριος σκοπός τους είναι η βέλτιστη χρήση του κατακόρυφου χώρου σε μία συγκεκριμένη βασική περιοχή.

Τα ράφια παλετών είναι ένας ασφαλής και αποτελεσματικός τρόπος αποθήκευσης και διαχείρισης χαρτοκιβωτίων, εμπορευματοκιβωτίων και άλλων προϊόντων. Τα ράφια δεν μπορούν να χρησιμοποιηθούν για την αποθήκευση και τη διαχείριση χύμα/bulk προϊόντων, εκτός εάν συσκευάζονται κατάλληλα. Τα συστήματα ραφιών χρησιμοποιούνται συνήθως στις αποθήκες για να παρέχουν βέλτιστη αποθήκευση στον ελάχιστο χώρο, δηλαδή για την αύξηση ουσιαστικά της χωρητικότητας αποθήκευσης.

Η σωστή χρήση των ραφιών επιτρέπει σε μια αποθήκη να λειτουργεί πιο αποδοτικά μειώνοντας το χρόνο που απαιτείται για την επεξεργασία των παραγγελιών των πελατών. Επιπλέον, η χρήση παλετόραφων μειώνει και τις καθημερινές λειτουργίες / μειώνει τις κινήσεις στην αποθήκη, διευκολύνοντας τη γρήγορη ανεύρεση των προϊόντων.

 Δεν υπάρχουν περιορισμοί στα αγαθά και τα υλικά που μπορούν να αποθηκευτούν στα ράφια παλετών, αρκεί να είναι σωστά συσκευασμένα και ασφαλισμένα - και δεν υπερβαίνουν το επιτρεπόμενο βάρος της κάθε κατασκευής. Υπάρχουν διάφοροι τύποι ραφιών παλετών, με κάθε τύπο ραφιών να ποικίλλει στη διάταξη, την κατασκευή, το μέγεθος και τις ανοχές φορτίου. Συμπερασματικά, η επιλογή του σωστού τύπου συστήματος ραφιών παλετών είναι ζωτικής σημασίας για την εξασφάλιση καθημερινών εργασιών, χωρίς κίνδυνο.

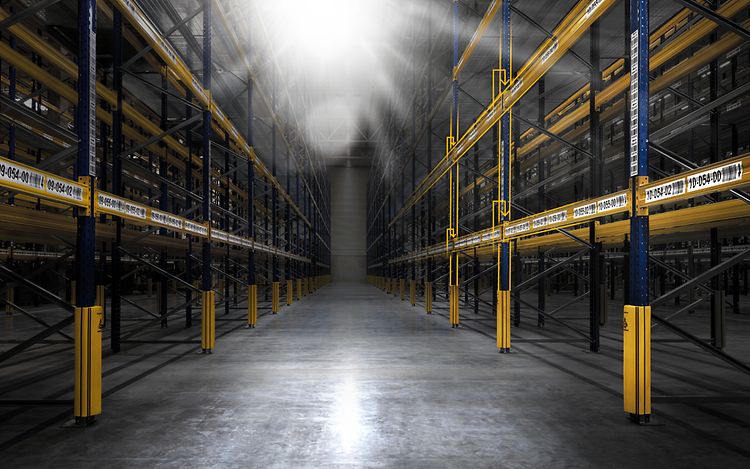

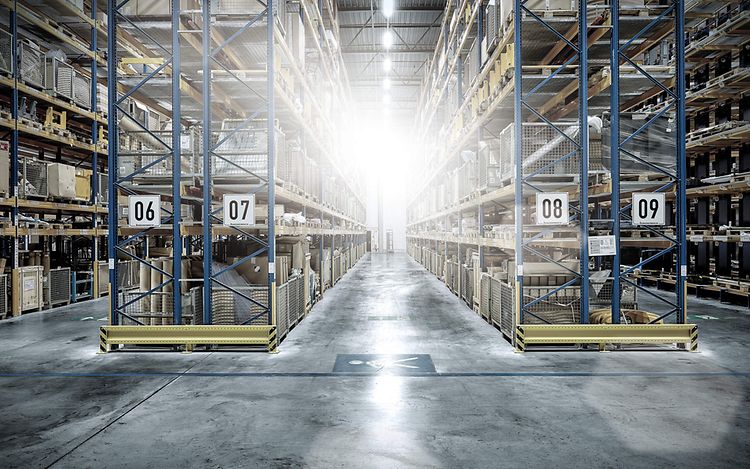

Βασικά, ένα ράφι παλετών είναι μία δομή που επιτρέπει την αποθήκευση αγαθών και υλικών σε οριζόντιες σειρές (ράφια αποθήκης) σε πολλά επίπεδα. Στην πιο βασική του μορφή, τα ράφια αποθήκης είναι απλά μία σειρά από βαρέως τύπου ράφια. Τα συστήματα ραφιών αποτελούνται από έναν αριθμό βασικών δομικών στοιχείων, όπως ορθοστάτες και πλαίσιο, οριζόντια ή διαγώνια στήριξη, δοκούς και, αν είναι απαραίτητο, ράφια.

Η αξιοποίηση της χωρητικότητας των συστημάτων ραφιών επιτυγχάνεται καλύτερα με ένα περονοφόρο μηχάνημα της Jungheinrich ή παρόμοιο μηχάνημα, το οποίο είναι ικανό να συλλέγει συσκευασμένα προϊόντα, συμπεριλαμβανομένων αυτόματων παλετών και υλικών, αλλά και να τα τοποθετεί στα ράφια. Τα ράφια παλετών προσφέρουν πολλές επιλογές όσον αφορά την προσαρμογή βάθους, καθώς τα ράφια μπορούν να προσαρμοστούν ώστε να εξυπηρετούν φορτία μεγάλου μεγέθους. Επίσης, η βασική έκταση της αποθήκευσης παλετών μπορεί να τροποποιηθεί ανάλογα με τις ανάγκες. Νέες σειρές ραφιών μπορούν να προστεθούν στη συνέχεια εάν υπάρχει ο κατάλληλος χώρος στο δάπεδο. Το ύψος του ραφιού είναι κλιμακούμενο, αλλά τυχόν αλλαγές στο ύψος πρέπει να πραγματοποιούνται εντός του ασφαλούς φορτίου και των ανοχών ύψους των ραφιών αποθήκευσης.

Τα ράφια παλετών είναι ίσως το πιο ευρέως χρησιμοποιούμενο σύστημα αποθήκευσης αγαθών. Για παράδειγμα, η γκάμα παλετόραφών μας περιλαμβάνει ραφια ευρύ διάδρομου και ράφια στενού διαδρόμου, και σε γαλβανισμένες εκδόσεις. Οι δοκοί τοποθέτησης διατίθενται ως Light or box profiles για να ανταπεξέλθουν σε οποιαδήποτε χωρητικότητα φορτίου. Τα ράφια παλετών είναι πλήρως προσαρμοσμένα στις ανάγκες των πελατών μας και μπαίνουν στην παραγωγή μόνο μετά από πλήρη δοκιμή όλων των απαιτήσεων.

Η τοποθέτηση των ραφιών αποθήκευσης (οποιουδήποτε τύπου) είναι μια διαδικασία δύο σταδίων. Κάθε στάδιο συναρμολόγησης είναι ζωτικής σημασίας και πρέπει να πραγματοποιείται από εξειδικευμένα άτομα. Το πρώτο στάδιο της διαδικασίας συναρμολόγησης περιλαμβάνει προετοιμασία και ανάλυση της υπάρχουσας υποδομής. Οι εξειδικευμένοι συναρμολογητές μας καθορίζουν τον ασφαλέστερο και αποτελεσματικότερο τρόπο κατασκευής του επιλεγμένου τύπου ραφιών αποθήκευσης. Η ανάλυση βασίζεται σε διάφορες μεταβλητές, όπως η καταλληλόλητα του εδάφους, η χρήση του εξοπλισμού και της αποθήκης, κ.λπ. Μόλις, οι μηχανικοί δώσουν το πράσινο φως για εγκατάσταση, μπορεί να ξεκινήσει η πραγματική συναρμολόγηση των ραφιών.

Όλα τα συστήματα ραφιών πρέπει να ανεγερθούν και να ασφαλιστούν σύμφωνα με τους αυστηρούς κανονισμούς ασφαλείας μας. Η κατασκευή ξεκινά με το πλαίσιο. Τα πλαίσια είναι κατασκευασμένα από ορθοστάτες, διαγώνιους ή οριζόντιους και βάσεις. Μετά την ανέγερση, το πλαίσιο της σχάρας είναι στερεωμένο στο πάτωμα με πίρους βαρέως τύπου μέσα από τρύπες στις βάσεις. Οι δοκοί ραφιών είναι το επόμενο βήμα της συναρμολόγησης. Οι δοκοί ραφιών στερεώνονται στο σχέδιο οπών και στη συνέχεια ασφαλίζονται με έναν πίρο ασφάλισης. Το τελευταίο βήμα είναι να τοποθετήσετε τα ράφια (συνήθως ξύλο ή μέταλλο). Και πάλι, ο τύπος ραφιού εξαρτάται από το συγκεκριμένο σύστημα ραφιών.

Όπως κάθε άλλος βιομηχανικός εξοπλισμός, ένα σύστημα ραφιών, όταν λειτουργεί εντός των προβλεπόμενων ανοχών, παρέχει το απαιτούμενο επίπεδο ασφαλείας για το προσωπικό και την αποθήκη σας. Όσον αφορά την ασφαλή χρήση των ραφιών αποθήκευσης, οι χειριστές πρέπει πάντα να ακολουθούν τις οδηγίες ασφαλείας (εγχειρίδιο λειτουργίας), οι οποίες παρέχονται από εμάς. Μεταξύ άλλων, οι ετικέτες φορτίου παρέχουν βασικές πληροφορίες σχετικά με την μέγιστη δυνατότητα φόρτωσης κάθε εξαρτήματος (αυτό δεν θα πρέπει να υπερβαίνεται ποτέ), τις κατάλληλες διαδικασίες φόρτωσης και εκφόρτωσης για βαριά ή δυσκίνητα φορτία, και τον τρόπο και τύπο του εξοπλισμού υλικών χειρισμού με τον οποίο η τοποθέτηση παλετών πρέπει να λειτουργεί.

Ορισμένες διαμορφώσεις των παλετόραφων επιτρέπουν την εκτέλεση εργασιών συλλογής παραγγελιών κατευθείαν από τα ράφια. Σε μερικές περιπτώσεις, αυτό γίνεται πολύ κοντά σε μηχανολογικό εξοπλισμό, που χρησιμοποιείται ταυτόχρονα. Η αυστηρή συμμόρφωση με τις οδηγίες ασφαλείας κατά τη λειτουργία είναι υψίστης σημασίας για την αποφυγή ατυχημάτων. Για να διασφαλιστεί η επαρκής ασφάλεια λειτουργίας, τα συστήματα παλετόραφων πρέπει να επιθεωρούνται και να συντηρούνται σε τακτική βάση. Οι καλές πρακτικές συντήρησης που βασίζονται σε περιοδικούς ελέγχους, εντοπίζουν και απομονώνουν τυχόν ζητήματα ασφαλείας, με αποτέλεσμα να μπορούν να γίνουν απαραίτητες επισκευές ή τροποποιήσεις χωρίς κίνδυνο ατυχημάτων.

Γενικά, τρεις τύποι ζημιών μπορούν να συμβούν σε ένα ράφι παλετών: δομικές, χημικές και επιφανειακές. Το αν δεν υπάρχει ζημιά ή και οι τρεις τύποι υπάρχουν στην αποθήκη σας, θα εξαρτηθεί από την ηλικία, τη θέση καθώς και από τη φύση της επιχείρησής σας. Με τακτική συντήρηση, αυτά τα προβλήματα μπορούν να επιλυθούν εύκολα.

Οι επιπτώσεις και τα χτυπήματα από τα μηχανήματα, καθώς και η υπερφόρτωση και η κακή χρήση, μπορούν να προκαλέσουν ζημιά που επηρεάζει τη συνολική δομή του ραφιού αποθήκευσης. Επί του παρόντος, υπάρχουν διάφοροι τύποι παθητικής προστασίας, όπως προστατευτικά κιγκλιδώματα, φράγματα απορρόφησης κραδασμών κλπ. τα οποία μπορούν να αποτρέψουν τη ζημιά στο ράφι. Ένας επαρκής αριθμός στρατηγικά τοποθετημένων γωνιών εκτροπής και στοιχείων προστασίας από κρούσεις σε ολόκληρη την επιφάνεια μπορούν να παρέχουν επαρκές επίπεδο ασφάλειας. Σε περίπτωση βλάβης, η αντικατάσταση των ελαττωματικών στοιχείων είναι ο μόνος τρόπος επίλυσης της κατάστασης.

Ανάλογα με τη φύση της επιχείρησής σας, η χημική ζημιά μπορεί επίσης να είναι ένας παράγοντας. Η διαρροή ή η επαφή με οξέα και άλλες διαβρωτικές ουσίες θα αποδυναμώσει ορισμένα στοιχεία της δομής του ραφιού αποθήκευσης. Ωστόσο, διατίθενται θεραπείες χημικής προστασίας τόσο για μέταλλα όσο και για σύνθετα υλικά.

Για ορισμένα συστήματα ραφιών είναι δυνατή η αλλαγή της διαμόρφωσης μετά τη συναρμολόγηση. Ο βαθμός στον οποίο μπορεί να αλλάξει ένα ράφι παλετών μετά την τοποθέτηση εξαρτάται από τον τύπο του συστήματος και το μέγεθος και το ύψος του, καθώς και από πρόσθετα στοιχεία ή/και αξεσουάρ. Παρέχουμε οδηγίες σχετικά με τις τροποποιήσεις που μπορούν να γίνουν και ποιες αλλαγές πρέπει να προστεθούν από την πλευρά μας. Όπως πάντα, το κύριο μέλημα είναι η ασφάλεια, επομένως τυχόν δομικές τροποποιήσεις στο ράφι πρέπει να γίνονται εντός των προβλεπόμενων ανοχών.

Γενικότερα, τα ράφια αποθήκης και οι δοκοί τείνουν να είναι κινητά σε πολλά συστήματα ραφιών. Εάν θέλετε να αλλάξετε τη διάταξη των στοιχείων στήριξης ή να προσθέσετε και να μετακινήσετε διαδρόμους στη δομή, φροντίστε να επικοινωνήσετε μαζί μας. Οι αλλαγές ενδέχεται να επηρεάσουν ικανότητα φόρτωσης (μέγιστο φορτίο ). Η προσαρμογή της διάταξης ή της διαμόρφωσης του ραφιού παλετών σας είναι μια καλή ευκαιρία να πραγματοποιήσετε έναν ενδελεχή έλεγχο των εξαρτημάτων, ώστε να γνωρίζετε σε τι επίπεδο βρίσκεστε σχετικά με την καθημερινή ασφάλεια λειτουργίας.

Η ικανότητα φόρτωσης ενός ραφιού παλετών εξαρτάται από μια ποικιλία σημαντικών παραγόντων, συμπεριλαμβανομένου του συγκεκριμένου τύπου συστήματος ραφιών. Ένας υπολογισμός για το πόσο φορτίο μπορεί να υποστηρίξει ένα συγκεκριμένο σύστημα ραφιών αποθήκευσης γίνεται από εμάς μέσω της ανάλυσης ορισμένων εξαρτημάτων και των κύριων τμημάτων του ραφιού. Αυτά περιλαμβάνουν, για παράδειγμα, το μέγεθος της εισόδου, τον τύπο του προφίλ δοκού (light or box), το πραγματικό βάθος προφίλ, το μέγεθος της επιφάνειας της δοκού, το μέγεθος του πλαισίου του ραφιού, το ύψος του επιπέδου και το όρθιο (κάθετο φορτίο ). Είναι σημαντικό να λάβετε υπόψη το φορτίο στην πλάκα δαπέδου στην οποία είναι εγκατεστημένο το ράφι, καθώς αυτό θα επηρεάσει το βάρος που μπορεί να υποστηριχθεί από το σύστημα ραφιών αποθήκευσης. Οι γενικές κατευθυντήριες γραμμές για ασφαλή όρια φορτίου για τυπικά ράφια παλετών βασίζονται στο θεωρητικό μέγιστο φορτίο/βάρος ανά ζεύγος δοκών, το οποίο ορίζεται στους 4,8 τόνους. Το τυπικό φορτίο ανά θέση παλέτας (with euro pallet) είναι 1,5 τόνοι.

Σήμερα, χρησιμοποιούνται τρεις διαφορετικοί τύποι ορθοστατών για ράφια παλετών:

• Τυπικοί ορθοστάτες.

• Όρθιοι βαρέων καθηκόντων.

Κάθε ένας από αυτούς τους ορθοστάτες μπορεί να αντέξει διαφορετικά φορτία, με το όρθιο βαρέως τύπου να είναι το ισχυρότερο από τα τρία. Η ικανότητα φόρτωσης υπολογίζεται και εγγυάται από την Jungheinrich στην αρχή της φάσης σχεδιασμού. Ορισμένα από τα συστήματα ραφιών παλετών μας, μπορούν να τροποποιηθούν για υψηλότερα φορτία χρησιμοποιώντας ενισχυμένα δομικά στοιχεία.

Σε όλες τις περιπτώσεις το ασφαλές ύψος είναι και το σωστό ύψος. Μια εκτίμηση για το πόσο ψηλά πρέπει να είναι τα ράφια αποθήκης μπορεί να προκύψει από την ανάλυση της υπάρχουσας υποδομής, τον τύπο του συστήματος ραφιών, το μέγεθος και το ύψος ανύψωσης των μηχανημάτων, το μέγιστο φορτίο αντοχής του συστήματος ραφιών και το βάρος των των προϊόντων που μεταφέρονται .

Το φυσικό ύψος της εγκατάστασης, μαζί με το σύστημα εξαερισμού και άλλου εξοπλισμού πυροπροστασίας και ελέγχου που συνδέεται με οροφές και κατασκευές οροφής, περιορίζει το σύστημα ραφιών σε ένα συγκεκριμένο ύψος. Το μέγεθος και το ύψος ανύψωσης των μηχανημάτων στην αποθήκη περιορίζουν επίσης το ύψος του ραφιού, πράγμα που σημαίνει ότι εάν είναι πολύ ψηλό, τα περονοφόρα ανυψωτικά μηχανήματα δεν θα μπορούν να φτάσουν στο κορυφαίο επίπεδο. Τα τυπικά μηχανήματα αντιβάρου μπορούν να φτάσουν έως και τα 7,5 μέτρα, ενώ οι reach trucks μπορούν να λειτουργούν σε ύψος 16,5 μέτρων. Ο τύπος αποθήκης καθορίζει επίσης το ύψος του ραφιού. Τα συχνά χρησιμοποιούμενα βαριά ή ακανόνιστα σε μέγεθος φορτία βρίσκονται καλύτερα στο κάτω μέρος, μειώνοντας την ανάγκη για ύψος. Η ικανότητα φόρτωσης του δαπέδου της εγκατάστασης παίζει επίσης σημαντικό ρόλο στον προσδιορισμό του ασφαλούς και σωστού ύψους, του συστήματος ραφιών.

Το mobile racking είναι ένα από τα πιο έξυπνα και αποδοτικά συστήματα ραφιών που χρησιμοποιούνται σήμερα. Όπως λέει και το όνομα, αυτή η διαμόρφωση ραφιών είναι κινητή. Ο κύριος σκοπός του mobile racking είναι η αύξηση της χωρητικότητας αποθήκευσης μειώνοντας τις απαιτήσεις σε χώρο. Η γενική παραδοχή είναι ότι οι καλά σχεδιασμένες λύσεις ραφιών (mobile racking ) μπορούν να αυξήσουν την χωρητικότητα αποθήκευσης κατά 90 % για τον ίδιο χώρο δαπέδου.

Το mobile racking "δημιουργεί" επιπλέον αποθηκευτικό χώρο μετατρέποντας τους διαδρόμους σε παραγωγικό χώρο αποθήκευσης. Με απλοποιημένους όρους, τα κινητά ράφια μπορούν να ομαδοποιηθούν και να χωριστούν στους διαδρόμους όταν απαιτείται πρόσβαση. Τα κινητά ράφια κινούνται πλαγίως, σε «ράγες» κατά μήκος του πατώματος.

Το σύστημα ραφιών Drive-in (αναφέρεται και ως drive-through σε ορισμένες περιπτώσεις) είναι ένα σύστημα ραφιών παλετών που παρέχει άμεση πρόσβαση περονοφόρων ανυψωτικών μηχανημάτων στους διαδρόμους. Το αν πρόκειται για σύστημα drive-in ή drive-through εξαρτάται από την παρουσία εξόδου στο άλλο άκρο κάθε διαδρόμου. Ένα σύστημα ραφιών παλετών drive-in χρησιμοποιεί συνήθως την αρχή LIFO (FILO) (last-in-first-out or first-in-last-out).

Ένα σύστημα ραφιών παλετών χρησιμοποιεί την αρχή FIFO (first-in-first-out) επειδή έχει είσοδο και έξοδο στα δύο άκρα. Αυτές οι λύσεις ραφιών επιτρέπουν την πλήρη χρήση του διαθέσιμου χώρου, καθώς μπορούν να έχουν ένα τυπικό ύψος έως έντεκα μέτρα. Όταν χρησιμοποιείτε drive-in ή drive-through, είναι σκόπιμο να χρησιμοποιείτε ράγες οδηγού για ασφαλή λειτουργία.

Δεν απαιτείται ειδικός εξοπλισμός για την αποτελεσματική χρήση αυτού του τύπου συστήματος ραφιών παλετών. Τα drive-in και drive-through ράφια μπορούν να αυξήσουν τη χρήση χώρου κατά 60 % έως 80 % σε σύγκριση με τα τυπικά ράφια παλετών.

Το ράφια push-back είναι ένα από τα καλύτερα συστήματα ραφιών για εξοικονόμηση χώρου και χρόνου, που χρησιμοποιούνται σήμερα. Ένα σύστημα παλετόραφων push-back εξοικονομεί στο βέλτιστο χώρο αποθήκευσης. Αυτός ο τύπος συστήματος παρέχει εύκολη πρόσβαση για κάθε τύπο εξοπλισμού. Τα ράφια push-back λειτουργούν με έξυπνο τρόπο στοιβάζοντας προϊόντα σε παλέτα το ένα πίσω από το άλλο. Οι παλέτες μπορούν να ωθηθούν προς τα εμπρός λόγω της βαρύτητας, σε κεκλιμένες ράγες κυλίνδρων. Αυτό σημαίνει ότι εκμεταλλεύεται όλο το βάθος της δομής, έχοντας ως αποτέλεσμα τον υψηλό βαθμό αξιοποίησης του χώρου.

Τα ράφια push-back επιτρέπουν την αποθήκευση έως και πέντε παλετών, η μία πίσω από την άλλη, ανάλογα με το βάρος τους. Όταν οι χειριστές αφαιρούν μία ή περισσότερες παλέτες από ένα δεδομένο κανάλι, οι υπόλοιπες παλέτες κυλούν προς τα εμπρός (με βαρύτητα). Τα ράφια push-back χρησιμοποιούν την αρχή LIFO επειδή δεν παρέχουν άμεση πρόσβαση σε παλέτες που βρίσκονται πίσω από την πρώτη παλέτα στο κανάλι. Αυτό το σύστημα χρησιμοποιείται μόνο για την αποθήκευση ολόκληρων παλετών. Έχει μέσο επίπεδο πλήρωσης περίπου 85 %.

Η χρήση του κατάλληλου περονοφόρου μηχανήματος για το σύστημα ραφιών της αποθήκης σας είναι απαραίτητη για την ασφαλή και αποτελεσματική λειτουργία της. Τα περονοφόρα μηχανήματα συνήθως χωρίζονται σε τρεις κύριες κατηγορίες:

•Τύπος καυσίμου.

• Ικανότητα φόρτωσης.

• Ύψος ανύψωσης.

Η επιλογή ενός κατάλληλου περονοφόρου μηχανήματος για την επιχείρησή σας είναι θέμα οικονομίας και πρακτικότητας. Όσον αφορά τον τύπο καυσίμου, μπορούν να χρησιμοποιηθούν περονοφόρα με αέριο ή ηλεκτρικά. Υπάρχουν επίσης πετρελαιοκίνητα περονοφόρα βαρέως τύπου, αν και αυτά χρησιμοποιούνται κυρίως σε λιμάνια και τερματικούς σταθμούς εμπορευματοκιβωτίων καθώς είναι πολύ μεγαλύτερα και ισχυρότερα.

Οι πιο συνηθισμένοι τύποι περονοφόρων μηχανημάτων είναι τα μηχανήματα αντιβάρου, τα reach trucks, τα stackers μεγάλου ύψους καθώς και μηχανήματα πεζού χειριστή. Ποιο θα επιλέξετε εξαρτάται από τις ανάγκες της επιχείρησής σας. Κάθε ένα από αυτά τα μηχανήματα έχει τα δικά του πλεονεκτήματα και τα δικά του ειδικά χαρακτηριστικά. Τα έξοδα λειτουργίας και συντήρησης πρέπει επίσης να λαμβάνονται υπόψη κατά τη λήψη της απόφασής σας. Το ύψος ανύψωσης του περονοφόρου μηχανήματος είναι απαραίτητο για την αποτελεσματική χρήση του: το ύψος ανύψωσης των μηχανημάτων σας πρέπει να ταιριάζει με το ύψος του συστήματος ραφιών παλετών σας.
